オプション
Option
オプション
株式会社コンクエストの導光板・LED内蔵導光板は通常の用途である内照光源としてだけでなく、装飾としての用途にも最適です。加工、柄、明るさや光色の組み合わせでバリエーション豊かな製品をそろえ、お客様のご要望にお応えします。
ラインナップ
スイッチング電源 30W
スイッチング電源 100W
スイッチング電源 150W
コントローラー・調光器
カラーコントローラー・調光器(アナログ)
カラーコントローラー・調光器(デジタル)
スイッチング電源 30W
厚みわずか18mmの超コンパクトサイズ。
場所を選ばず、多彩な場所にご使用いただけます。
低ノイズで安全規格(PSE)対応。
場所を選ばず、多彩な場所にご使用いただけます。
低ノイズで安全規格(PSE)対応。
詳細
|
製品名
|
DC12V 30W 完全防水
|
DC24V 30W 完全防水
|
|
|
容量
|
30W/2.5A
|
30W/1.25A
|
|
|
入力電圧
|
AC100～240V
|
||
|
出力電圧
|
DC12V
|
DC24V
|
|
|
サイズ
|
W179xD18xH25(mm)
|
||
|
本体重量
|
120g
|
||
|
使用環境
|
0℃～45℃
|
||

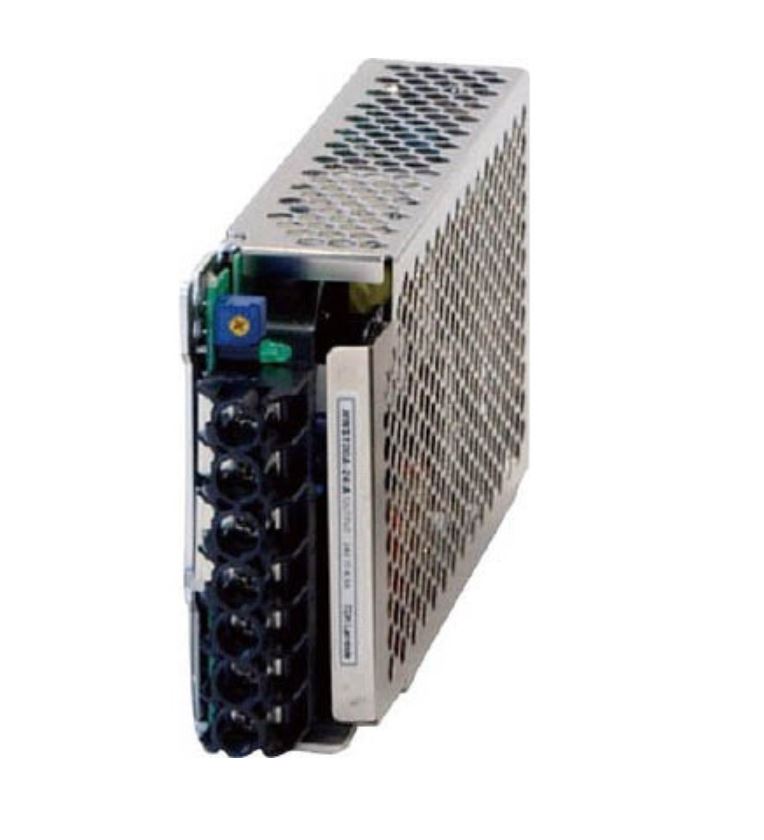

スイッチング電源 100W
詳細
|
製品名
|
DC12V 100W 屋内用
|
DC24V 100W 屋内用
|
|
|
容量
|
100W/8.5A
|
100W/4.5A
|
|
|
入力電圧
|
AC100～240V
|
||
|
出力電圧
|
DC12V
|
DC24V
|
|
|
サイズ
|
W179xD33xH82(mm)
|
||
|
本体重量
|
430g
|
||
|
使用環境
|
-10℃～70℃ (屋内)
|
||
スイッチング電源 150W
詳細
|
製品名
|
DC12V 150W
|
DC24V 150W
|
|
|
容量
|
150W/12.5A
|
150W/6.25A
|
|
|
入力電圧
|
AC100～240V
|
||
|
入力電圧
|
DC12V
|
DC24V
|
|
|
サイズ
|
W179xD42xH82(mm)
|
||
|
本体重量
|
470g
|
||
|
使用環境
|
-10℃～70℃ (屋内)
|
||
コントローラー・調光器
LED直流調光用の調光器とコントローラーです。
LED照明器具の点灯には本製品の他に、LED直流調光器および灯具の定格に合わせた
LED用直流電源が必要となります。
■電源1台に調光器1台が必要です。
■電力は接続機器より供給
■はさみ金具による取付対応
パナソニック製WN-3993などがご利用頂けます。
■JIS1個用スイッチボックス適合
■単体では使用できません。必ず調光器とコントローラーの組み合わせでご使用下さい。
LED照明器具の点灯には本製品の他に、LED直流調光器および灯具の定格に合わせた
LED用直流電源が必要となります。
■電源1台に調光器1台が必要です。
■電力は接続機器より供給
■はさみ金具による取付対応
パナソニック製WN-3993などがご利用頂けます。
■JIS1個用スイッチボックス適合
■単体では使用できません。必ず調光器とコントローラーの組み合わせでご使用下さい。

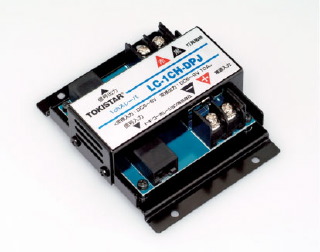

調光器
|
定格入力
|
DC6～24V
|
|
|
定格出力
|
定格出力
|
|
|
サイズ
|
W103xD89xH36
|
|
|
本体重量
|
170g
|
|
|
使用環境
|
0℃～40℃
|

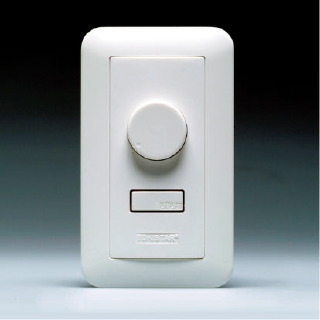

コントローラー
|
サイズ
|
W70xH120
|
|
|
本体重量
|
110g
|
|
|
使用環境
|
0℃～40℃
|
カラーコントローラー・調光器(アナログ)
アナログ的なわかりやすい操作系を採用した、フルカラーLED照明器具用の調光器とコントローラーです。
基本的な点灯演出モードを備え、調光器とコントローラーはLANケーブル(別売)で接続する為、簡単確実に配線作業が行えます。
■調光器は最大25台まで、最長50mまで可能です。
■電源1台に調光器1台が必要です。
■コントローラーは壁面取付対応
■電力は接続機器より供給
■2個用スイッチボックス(深型)に対応
■単体では使用できません。必ず調光器とコントローラーの組み合わせでご使用下さい。
基本的な点灯演出モードを備え、調光器とコントローラーはLANケーブル(別売)で接続する為、簡単確実に配線作業が行えます。
■調光器は最大25台まで、最長50mまで可能です。
■電源1台に調光器1台が必要です。
■コントローラーは壁面取付対応
■電力は接続機器より供給
■2個用スイッチボックス(深型)に対応
■単体では使用できません。必ず調光器とコントローラーの組み合わせでご使用下さい。

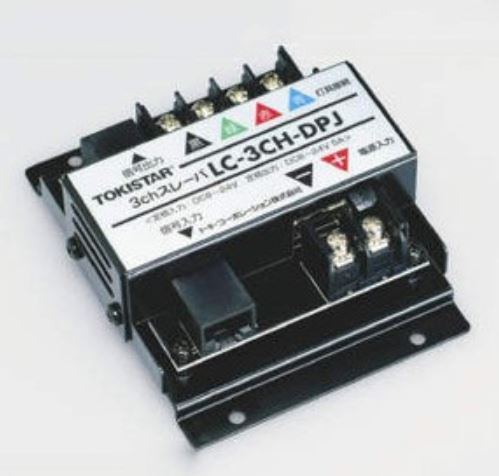

カラー用調光器
|
定格入力
|
カラー用調光器
|
|
|
定格出力
|
DC8V時3.33A×3回路 DC24V時1.66A×3回
|
|
|
サイズ
|
W103xD89xH36
|
|
|
本体重量
|
170g
|
|
|
使用環境
|
0℃～40℃
|

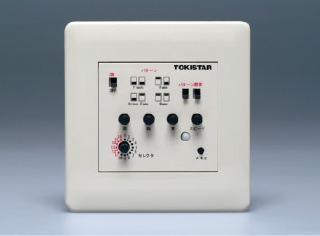

カラー用コントローラー
|
サイズ
|
W116xH120xD30
|
|
|
本体重量
|
200g
|
|
|
使用環境
|
0℃～40℃
|
|
|
色設定
|
ボリュームによるアナログ設定
|
|
|
色設定速度
|
ボリュームによるアナログ設定
|
|
|
演出パターン
|
Cross Fadeなど9パターン /
デモモード3パターン |
|
|
外部操作
|
×
|
|
|
壁埋込対応
|
2個用スイッチボックス深型
|

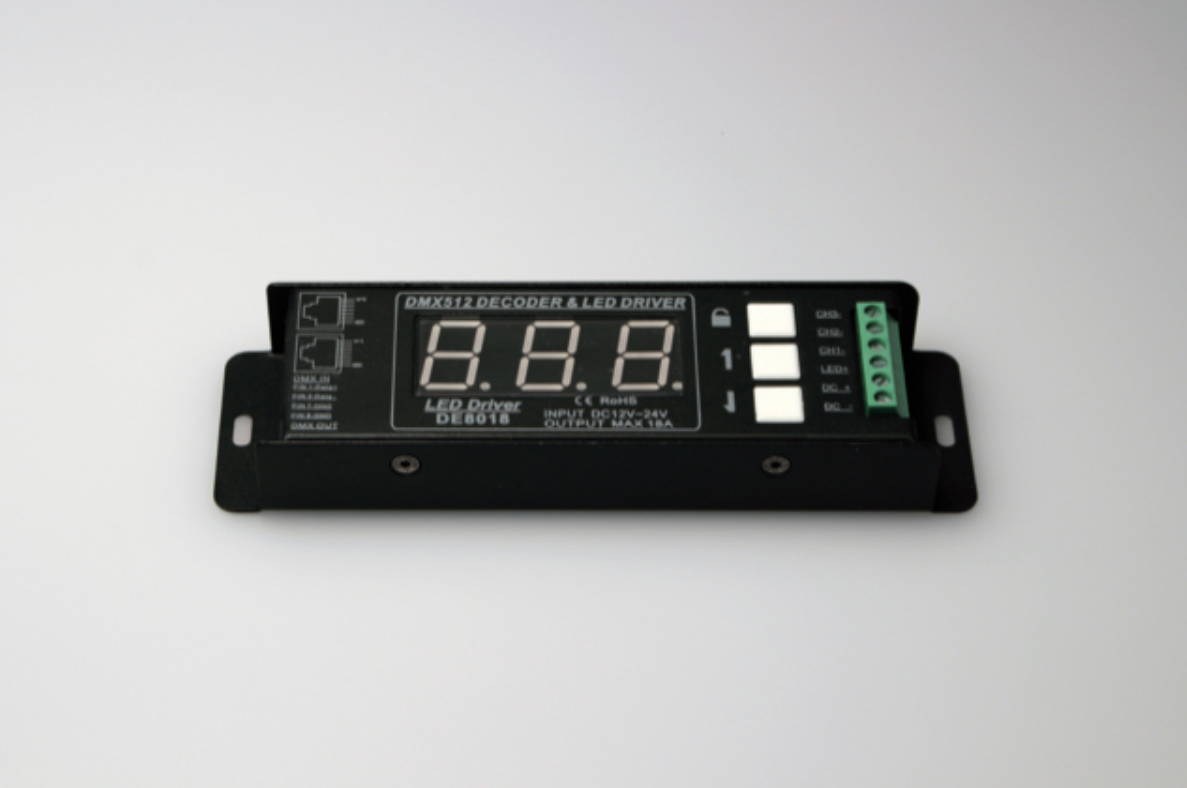

カラーコントローラー・調光器(デジタル)
フルカラー高機能のデジタル調光器とコントローラーです。
RGB灯具に特化したパターン設定で、色設定再現に優れており
ロック機能で誤作動防止もできます。
■子機は最大接続32台(設置距離制限あり)まで可能!
■電源1台に調光器1台が必要です
■サンプルプログラム6種類の点灯パターン入り
■1つのシーン内に20メモリー分登録可能!
■演出パターンを8個のシーンボタンに登録可能!
■タイムスケジュール設定
■外部のスイッチやタイマースイッチにてシーン呼び出せます(2つ)
■壁付けタイプ
■単体では使用できません。必ず調光器とコントローラーの組み合わせでご使用下さい。
RGB灯具に特化したパターン設定で、色設定再現に優れており
ロック機能で誤作動防止もできます。
■子機は最大接続32台(設置距離制限あり)まで可能!
■電源1台に調光器1台が必要です
■サンプルプログラム6種類の点灯パターン入り
■1つのシーン内に20メモリー分登録可能!
■演出パターンを8個のシーンボタンに登録可能!
■タイムスケジュール設定
■外部のスイッチやタイマースイッチにてシーン呼び出せます(2つ)
■壁付けタイプ
■単体では使用できません。必ず調光器とコントローラーの組み合わせでご使用下さい。
調光器3回路(子機)
|
定格入力
|
DC8～24V
|
|
|
定格出力
|
DC8V 3.33A×3回路 DC24V 1.66A×3回
|
|
|
サイズ
|
W160xH25xD48
|
|
|
本体重量
|
220g
|
|
|
使用環境
|
0℃～40℃(屋内使用)
|
|
サイズ
|
W225xH126xD54
|
|
|
本体重量
|
1000g
|
|
|
使用環境
|
0℃～40℃(屋内専用)
|
|
|
演出パターン
|
デモ点灯6パターン/スケジュール設定/システム設定
|
|
|
外部操作
|
スイッチやタイマー制御可
|
|
|
取付方法
|
壁付け
|
|
|
付属専用電源
|
あり※LED点灯電源は別売
|
|
|
付属専用電源仕様
|
DC12V/0.67A(MAX)
|
カラーコントローラー 3回路(親機)
Solid panelは、導光板端部の切り欠きにLEDを取り付け一体化にしたLED内蔵導光板です。
LEDを内蔵していることで、ノンフレーム。
薄型でシンプルなデザインの仕上がりです。
円・楕円の製作も可能なことで光の曲線美表現がが広がっています。
より自然表現に近づける様、LEDの演色性は全てCRI90を採用しています。
単色以外に、色温度可変タイプ・RGB(フルカラー)もございます。
LEDを内蔵していることで、ノンフレーム。
薄型でシンプルなデザインの仕上がりです。
円・楕円の製作も可能なことで光の曲線美表現がが広がっています。
より自然表現に近づける様、LEDの演色性は全てCRI90を採用しています。
単色以外に、色温度可変タイプ・RGB(フルカラー)もございます。
